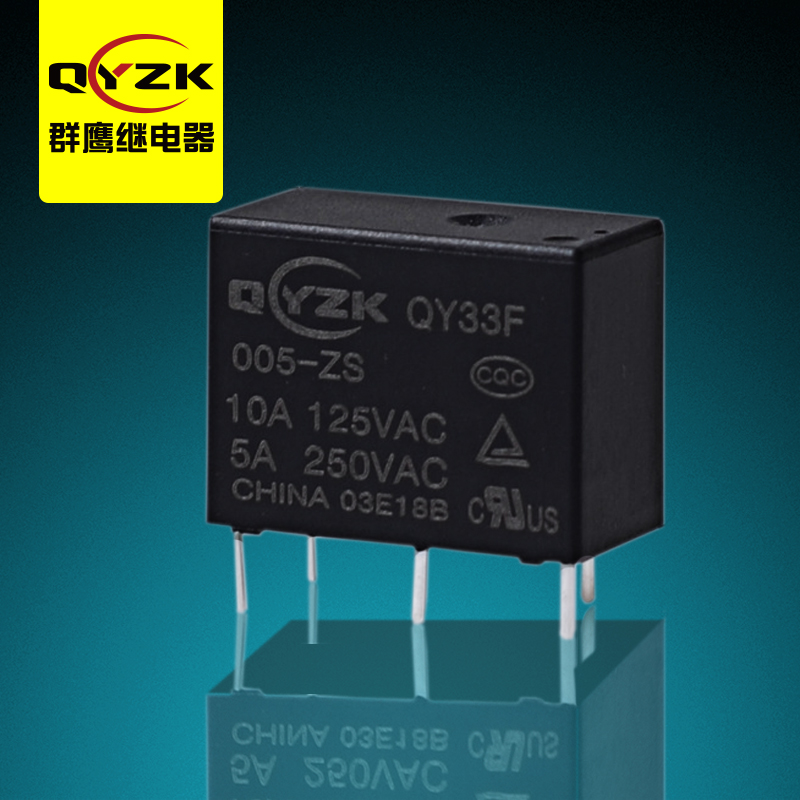

7種常見的繼電器用途及使用方法,群鷹智控來分享

1、要正確選型 　　

要用好繼電器，正確選型是很重要的，首先必須對被控對象的性質、特點和使用要求有透徹的了解，并進行周密考慮。對所選繼電器的原理、用途、技術參數、結構特點、規格型號要掌握和分析。在此基礎上應根據項目實際情況和具體條件，來正確選擇繼電器。 　

2、對接點的認識 　　

繼電器線圈未帶電時處于斷開狀態的動靜接點，稱為“常開接點”，反之，則稱為“常閉接點”。一個動接點同時與一個靜接點常閉而與另一個靜接點常開，就稱它 們?yōu)椤稗D(zhuǎn)換接點”。在同一個繼電器中，可以具有一對或數對常開接點或常閉接點(兩者也可同時具有)，也可具有一組或數組轉換接點。 　

3、消除接點火花的方法 　　

由于繼電器接點通斷的電流較小，接點間不會出現電弧，但會出現“火花放電”，這是由于接點電路中存在電感，則在斷開時電感上會出現過電壓，它與電源電壓一 起加在接點間隙上，使剛分開一點距離的接點間隙擊穿而放電。由于能量所限，只會產生火花放電，接點間存在的電容與電感中能量的交替轉換，使火花放電時隱時 現，而成為一種高頻信號，再者火花放電對接點也會造成損傷，而會降低使用壽命，因此必須設法消除，實用的消火花電路有兩種。

一、其基本作用原 理是，使電感中的能量不通過接點而通過RC;

二、在斷開時經過二極管V在負載r.L上消耗掉。在應用中選擇一種就行了。但要注意的是，RC參數要選擇適 當，參數主要靠實驗來決定，通常電容C可按負載電流1A/1微法選擇。使用二極管時其正負極性應連接正確。

4、增大接點負載的方法 在使用中，如果接點的負載能力滿足不了使用要求時，可以采取幾對接點并聯的方法來解決。但在使用前應進行調整，使之接點的同步性達到要求，否則適得其反。最好的方法是采用中間繼電器或接觸器來擴大接點的負載能力。

5、返回系數不合乎要求時的解決方法 　　

所謂返回系數Kf是反映吸力特性與反力特性配合程度的一個參數，也即表征繼電器動作值與釋放值的差異性。不同用途的繼電器，往往要求不同的返回系數，當繼電器的返回系數不能滿足使用要求時，可采取圖2所示的電路來改進返回系數。圖2a為減少Kf的電路，而圖2b則是增大Kf的電路。圖2中的R取值應適當， 也就是說串入R后，必須使加至繼電器線圈的電壓仍要大于其動作電壓(圖2a)或保持電壓 　　

6、吸合釋放時間不符要求的改善 　

當繼電器的吸合、釋放時間不能滿足使用要求時，可以改變繼電器線圈回路的時間常數來解決之。我們知道繼電器線圈的時間常數T等于線圈電感L與電阻r之比。如果在繼電器線圈回路里串入一個電阻Rf，則T2(T2=L/r+Rf)就小于T1(T1=L/r)。 　　需加速吸合時，則在繼電器線圈回路中串入一電阻Rf，并將電源電壓適當提高，以保證線圈的吸合電流維持不變，則可達到加速吸合的目的。如果在R兩端并聯一個電容C，則吸合時間更短見。而在繼電器線圈兩端反向并聯一只二極管，即可達到延時吸合之目的。它的原理是在繼電器線圈斷電后等于給鐵芯增加了一個短路線圈，使釋放時間延長了。 　

7、正確選擇繼電器的報警動作狀態 　　

一般具有報警和聯鎖功能的儀表、DCS、變頻器都少不了使用繼電器，即大多是通過繼電器的接點和報警、聯鎖電路相聯，來進行報警和聯鎖。報警時是使繼電器線圈處于“帶電”還是處于“失電”狀態好呢?我們從可靠性出發來分析一下“帶電”和“失電”狀態的優缺點。 　

繼電器線圈“帶電”而動作使電路報警，這是最易被人理解的設計，但是存在一個隱患，就是當相關接線沒有接好而出現開路時，或繼電器線圈供電出現問題時，則出事故需要報警時，繼電器線圈應“帶電”而動作，但由于上述原因不動作而失誤，這后果是很嚴重的。
